Une chaudière gaz murale de 24 kW consomme moins de 160 W en fonctionnement. Pourtant, la moitié des installations affichent un calibre largement surdimensionné, parfois associé à une section de câble inadaptée. Le choix du disjoncteur pour chaudière gaz ne se résume pas à une simple intensité. Entre la norme NF C 15-100 qui reste volontairement floue, les notices constructeur souvent évasives et les habitudes d’installateurs, voici les seuils techniques à retenir avant de visser quoi que ce soit dans le tableau électrique.
Ce que la norme NF C 15-100 impose vraiment

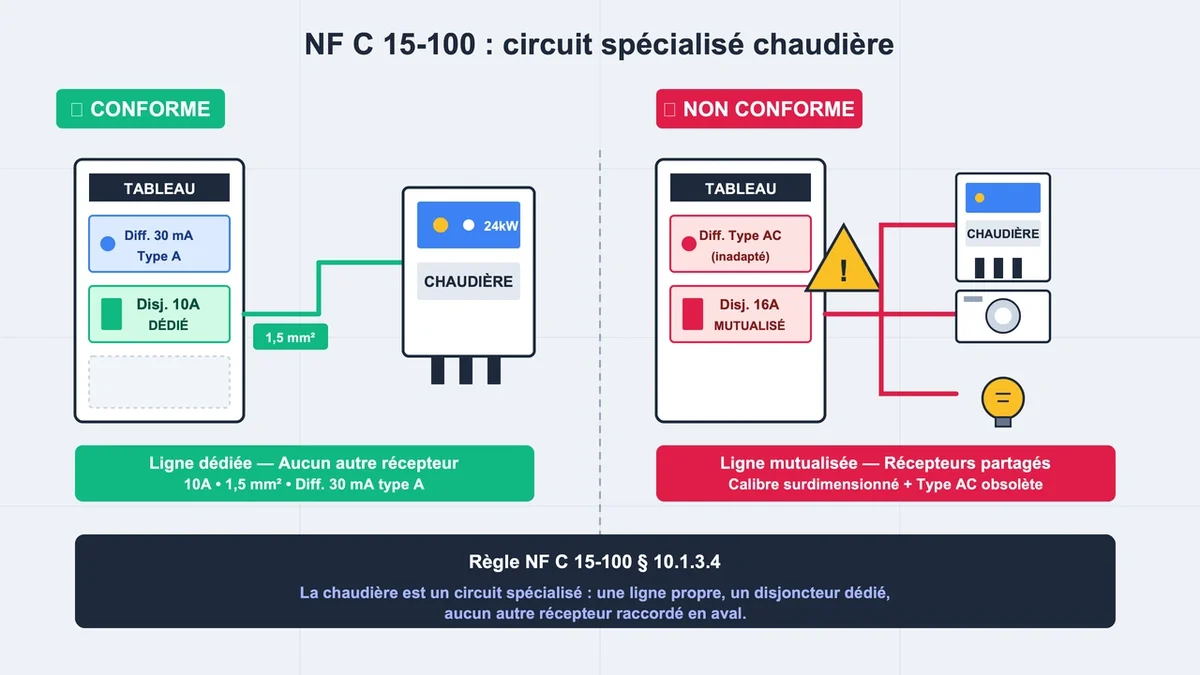

La partie 10.1.3.4 de la norme classe la chaudière dans les circuits spécialisés. Concrètement, elle doit disposer de sa propre ligne entre le tableau et l’appareil, sans aucun autre récepteur raccordé dessus. Aucun éclairage, aucune prise, aucun autre équipement ne peut partager cette alimentation.
En revanche, le texte ne précise jamais le calibre exact. Il renvoie à la notice technique du fabricant, qui elle-même reste souvent vague (« protection adaptée requise »). Sur le terrain, cette imprécision crée trois cas de figure récurrents : un calibre trop élevé qui ne protège plus rien, une ligne mutualisée avec le lave-linge ou l’éclairage de la cave, et une absence pure et simple de différentiel 30 mA sur le circuit dédié.
10A ou 16A : pourquoi le calibre standard est largement surdimensionné
Une chaudière gaz classique consomme entre 80 et 160 W au plus fort de son fonctionnement. À 230 V, cela représente moins de 0,7 A en pointe. Théoriquement, un disjoncteur 2A suffirait. En pratique, on ne descend jamais sous le 10A , pour une raison simple : c’est le plus petit calibre couramment disponible en magasin et il s’accorde avec une section de fil de 1,5 mm².
Le calibre 16A se justifie uniquement dans deux cas. Soit la notice constructeur le précise explicitement, soit la ligne existante est déjà en 2,5 mm² et il serait absurde de la sous-utiliser. Pour une chaudière à condensation récente type ELM Leblanc, Saunier Duval ou Frisquet, un 10A sur 1,5 mm² reste le couple le plus cohérent. Le 16A devient pertinent pour certaines chaudières fioul à haute consommation électrique au démarrage.
À retenir comme repère universel pour le câble d’alimentation :
- 1,5 mm² maximum 10A
- 2,5 mm² maximum 16A
- 4 mm² maximum 20A
- 6 mm² maximum 32A.
Ignorer ce tableau revient à transformer le câble en mèche en cas de défaut.
Sortie de câble ou prise de courant : un faux choix
La grande majorité des chaudières sont livrées avec un câble nu, sans fiche prise au bout. Brancher une fiche soi-même reste possible mais multiplie inutilement les points de contact. Une fiche plus une prise égale deux connexions supplémentaires sujettes à oxydation. La sortie de câble s’impose dans 9 cas sur 10 : raccordement direct dans une boîte, gain d’environ 8 à 15 € sur le matériel, et fiabilité supérieure dans la durée.
La prise 16A reste tolérée et peut faciliter un dépannage rapide en permettant de débrancher pour intervenir, mais elle doit rester sur ligne dédiée. Une chaudière branchée sur la prise commune du garage n’est pas conforme, même si elle fonctionne pendant des années sans problème.

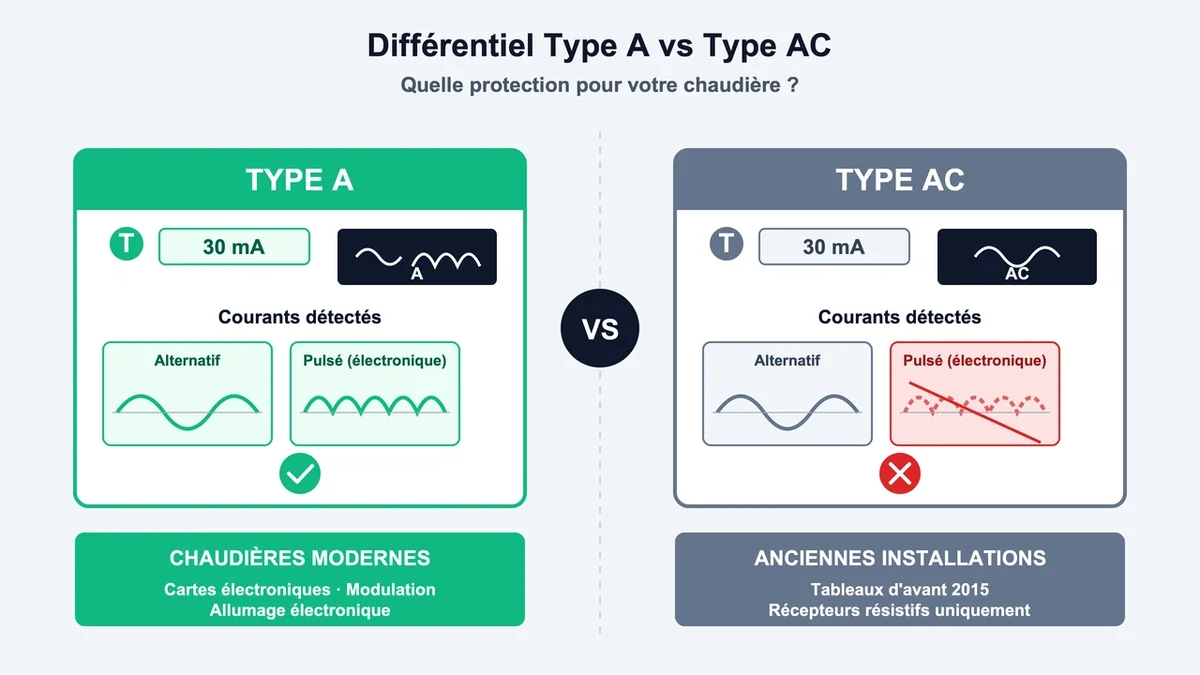

Différentiel 30 mA : type A et non type AC
C’est l’erreur la plus répandue dans les tableaux datant d’avant 2015. Beaucoup d’installations basculent encore la chaudière sur un interrupteur différentiel type AC , alors que la présence de cartes électroniques modernes (régulation, modulation, allumage électronique) impose un type A. Le type AC ne détecte que les courants alternatifs purs. Le type A détecte aussi les courants pulsés générés par l’électronique, c’est-à-dire ceux qui causent le plus de défauts d’isolement sur une chaudière vieillissante.
Deux options pour le tableau. Solution standard : un disjoncteur magnétothermique 10A en aval d’un interrupteur différentiel 40A type A 30 mA. Solution plus chère mais plus propre : un disjoncteur différentiel 10A 30 mA type A dédié à la chaudière. Avantage de la seconde option : si un autre appareil de la maison déclenche son différentiel, la chaudière continue de chauffer. Compter 45 à 80 € pour un disjoncteur différentiel contre 15 à 25 € pour un disjoncteur classique.
Pourquoi le disjoncteur saute sans raison apparente
Les disjonctions aléatoires arrivent en tête des appels SAV chauffagistes. Trois causes dominent.
L’inversion phase-neutre vient en premier. Beaucoup de chaudières utilisent une électrode d’ionisation pour détecter la flamme, et cette électrode prend la phase comme référence électrique. Si le neutre prend la place de la phase, la chaudière démarre puis se met immédiatement en sécurité, parfois en faisant sauter le différentiel. Un simple multimètre permet de vérifier le bon sens du raccordement avant de chercher plus loin.
Les défauts d’isolement liés à l’humidité représentent le second motif. Une micro-fuite sur le circuit hydraulique finit par mouiller un composant électrique, et le 30 mA déclenche dès que la chaudière chauffe et que le métal se dilate. Le diagnostic se fait à la pince ampèremétrique sensible, en mesurant le courant de fuite entre phase et neutre.
Le vieillissement du condensateur de démarrage du circulateur provoque des pics d’appel de courant qui finissent par faire céder un disjoncteur en limite de calibre. Si la chaudière a plus de 8 ans et que le disjoncteur saute uniquement à l’allumage du circulateur, c’est la piste à creuser en priorité avant de remplacer quoi que ce soit dans le tableau.
FAQ
Un disjoncteur différentiel 30 mA est-il obligatoire pour une chaudière gaz ? Oui, indirectement. La norme NF C 15-100 impose une protection différentielle 30 mA sur tous les circuits de l’habitation, y compris les circuits spécialisés. La forme reste libre : disjoncteur différentiel dédié, ou disjoncteur magnétothermique placé en aval d’un interrupteur différentiel 30 mA.
Peut-on mettre la chaudière sur le même différentiel que le lave-linge ? Techniquement oui, à condition de garder une ligne dédiée et un disjoncteur dédié pour chacun. Pratiquement non recommandé : un défaut sur le lave-linge coupera aussi le chauffage en plein hiver, parfois en l’absence des occupants.
Quel coût total pour une mise aux normes du circuit chaudière ? Compter 20 à 40 € de matériel (disjoncteur, sortie de câble, 5 m de câble 1,5 mm² rigide) et 100 à 180 € de main-d’œuvre pour un électricien si le tableau est accessible et qu’aucune saignée n’est nécessaire.
Le bon réflexe avant de finaliser le choix
Avant tout achat, ouvrir la notice de la chaudière à la page « caractéristiques électriques ». Si le calibre y est précisé, il fait foi. Sinon, 10A sur 1,5 mm² avec différentiel 30 mA type A couvre 95 % des installations résidentielles sans surcoût inutile. Le surdimensionnement protège moins, jamais plus.
