Quatre fils sortent de votre VMC et vous ne savez pas lequel va où ? Vous n’êtes pas seul. Le branchement d’une VMC à 4 fils est l’une des étapes les plus redoutées du bricoleur amateur. Pourtant, une fois le rôle de chaque conducteur identifié, l’opération prend moins de 30 minutes. Je vous explique tout, étape par étape, pour câbler votre ventilation mécanique contrôlée sans risque.
Ce dont vous avez besoin avant de commencer
Avant de toucher au moindre fil, préparez votre matériel. Travailler sans le bon outil, c’est s’exposer à des connexions bancales qui provoqueront des coupures intempestives.
Côté outillage, munissez-vous d’une pince à dénuder , d’un tournevis d’électricien isolé, d’un multimètre (même un modèle à 15 €) et de dominos ou de connecteurs Wago pour les raccordements. Prévoyez aussi du ruban isolant ou des capuchons isolants pour les fils non utilisés.
Côté matériel électrique, la norme NF C 15-100 impose un câblage en fil de 1,5 mm² de section et un disjoncteur dédié de 2 A au tableau. Oubliez les fusibles classiques : ils ne sont plus autorisés pour ce circuit. Si votre VMC est à deux vitesses, ajoutez un interrupteur VMC spécifique (Legrand, Schneider ou équivalent) avec deux positions : petite vitesse (PV) et grande vitesse (GV).
Étape 1 : couper le courant et repérer les fils
Descendez au tableau électrique et abaissez le disjoncteur 2 A qui protège le circuit VMC. Si vous ne savez pas lequel c’est, coupez le disjoncteur général. Vérifiez l’absence de tension avec votre multimètre directement sur les fils avant toute manipulation. Une VMC qui vient de s’arrêter peut encore produire une tension résiduelle de 10 à 20 V pendant 20 à 30 secondes, le temps que le moteur s’immobilise.

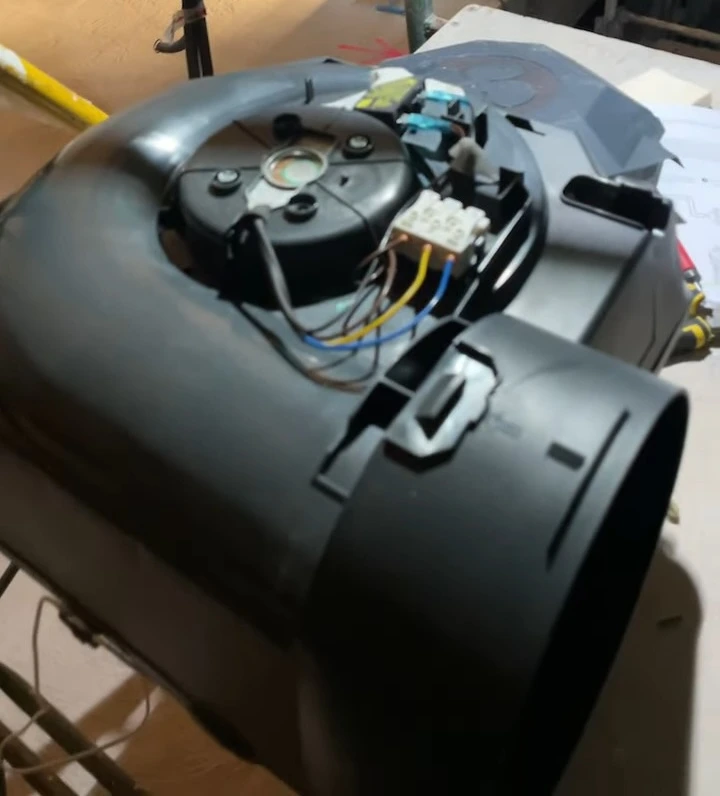

Ouvrez le capot de raccordement de votre VMC. Vous trouverez un bornier ou un domino avec les fils suivants, selon le code couleur standard :
- Bleu : neutre (N)
- Vert/jaune : terre (PE)
- Noir ou marron : phase vitesse 1 (petite vitesse)
- Marron , noir ou blanc : phase vitesse 2 (grande vitesse)
Le piège le plus courant : les couleurs varient d’un fabricant à l’autre. Un modèle Aldes n’utilise pas forcément les mêmes teintes qu’un Atlantic ou un Sauter. La seule source fiable, c’est la notice de votre VMC. Si vous l’avez perdue, cherchez la référence inscrite sur l’étiquette du moteur et téléchargez le PDF sur le site du fabricant.
Comment identifier les fils quand les couleurs ne correspondent pas
En rénovation, la situation se complique. Les anciens câblages utilisent parfois des couleurs non standard. Si vous remplacez une VMC ancienne et que les fils existants ne matchent pas, le multimètre devient indispensable.
Réactivez le disjoncteur temporairement et mesurez la tension entre chaque paire de fils. Le couple affichant 230 V correspond à la phase et au neutre. Le fil vert/jaune (ou celui qui affiche 0 V par rapport au neutre) est la terre. Les fils restants sont les retours de vitesse provenant de l’interrupteur mural.
Étape 2 : raccorder la VMC au réseau électrique
Le câblage suit un schéma précis selon que votre VMC fonctionne en une vitesse ou en deux vitesses.
VMC simple vitesse (3 fils utilisés sur 4)
Si vous n’avez pas besoin de la double vitesse, le branchement se simplifie. Raccordez le fil bleu (neutre) sur la borne N de la VMC, le fil de phase (rouge ou marron venant du tableau) sur la borne L , et le vert/jaune sur la borne de terre. Le quatrième fil, celui de la seconde vitesse, doit être isolé avec un capuchon et étiqueté. Ne le laissez jamais en contact : un fil de grande vitesse branché en permanence sans commande fait tourner le moteur à plein régime 24 h/24, ce qui réduit sa durée de vie de moitié et génère un bruit constant d’environ 35 à 40 dB.
VMC deux vitesses (4 fils)
Le branchement VMC 4 fils complet suit ce schéma :
- Raccordez le fil bleu (neutre) directement du tableau à la borne N de la VMC.
- Raccordez le fil vert/jaune (terre) directement du tableau à la borne de terre de la VMC.
- Le fil de phase (rouge) arrive du tableau sur la borne L (ou C pour « commun ») de l’interrupteur VMC.
- Depuis l’interrupteur, un fil part vers la borne petite vitesse de la VMC (souvent marquée « 1 » ou PV).
- Un second fil part de l’interrupteur vers la borne grande vitesse (marquée « 2 » ou GV).

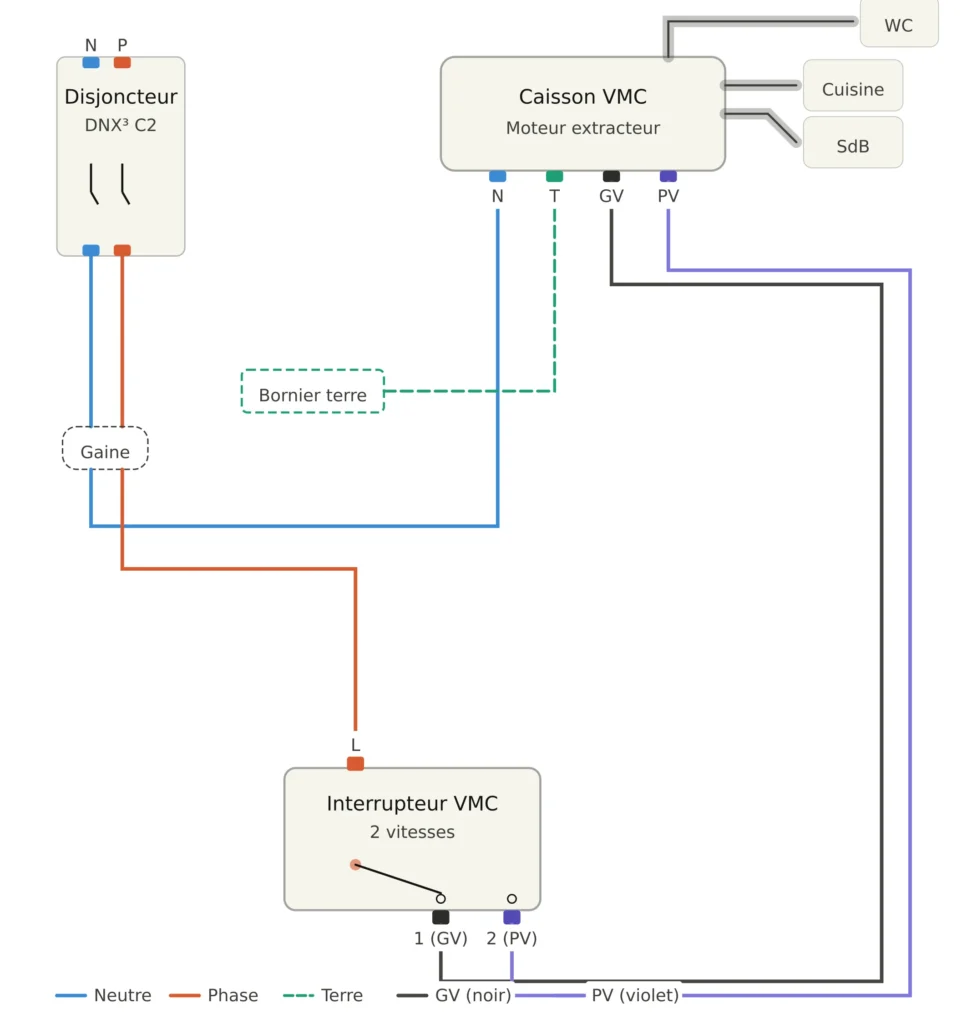

Schéma de câblage
Concrètement, la phase passe par l’interrupteur qui redirige le courant vers l’une ou l’autre vitesse. Le neutre et la terre vont directement du tableau à la VMC, sans passer par l’interrupteur.
Étape 3 : brancher l’interrupteur VMC
L’interrupteur VMC est un modèle spécifique à deux positions. Il se branche dans une boîte d’encastrement standard, le plus souvent dans la cuisine.
Sur la borne marquée L de l’interrupteur, connectez le fil de phase venant du tableau. Sur les deux autres bornes (repérées par des pictogrammes de vitesse ou les chiffres 1 et 2), raccordez les deux fils qui repartent vers la VMC. Si vous inversez petite et grande vitesse au branchement, pas de panique : il suffit de permuter les deux fils sur l’interrupteur. Aucun risque pour le moteur.
Un interrupteur VMC coûte entre 8 et 25 € selon la gamme et la finition. Les modèles à voyant lumineux permettent de vérifier d’un coup d’œil quelle vitesse est active. C’est un investissement minime qui évite de laisser tourner la grande vitesse par mégarde, ce qui peut représenter jusqu’à 15 à 20 € de surcoût annuel en consommation électrique.
Étape 4 : vérifier le bon fonctionnement
Remettez le disjoncteur 2 A en service. Testez chaque position de l’interrupteur. Placez une feuille de papier devant chaque bouche d’extraction : elle doit rester plaquée par l’aspiration. Si ce n’est pas le cas sur une bouche, vérifiez que le flexible n’est pas pincé ou déboîté dans les combles.
Écoutez le moteur. En petite vitesse, une VMC correctement branchée produit un ronronnement discret, quasi inaudible depuis les pièces de vie. Si vous entendez un bourdonnement anormal ou des vibrations, vérifiez le serrage des dominos. Un contact mal serré provoque des micro-arcs qui chauffent et détériorent les connexions. Resserrez et contrôlez à nouveau après 24 heures.
Les 5 erreurs qui reviennent le plus souvent
Certaines erreurs de câblage VMC se retrouvent sur la quasi-totalité des chantiers amateurs. Les connaître, c’est les éviter.
Brancher la VMC sur le circuit éclairage. La VMC s’arrête à chaque extinction de la lumière. Résultat : l’air vicié stagne la nuit, l’humidité s’accumule, et les moisissures apparaissent en quelques mois. La VMC doit impérativement disposer de son propre circuit dédié avec un disjoncteur 2 A indépendant.
Utiliser un disjoncteur de 16 A au lieu de 2 A. Un disjoncteur surdimensionné ne protège plus le moteur. En cas de blocage du ventilateur (poussière accumulée, par exemple), le moteur surchauffe sans que la protection ne se déclenche.
Oublier la mise à la terre. Même si la VMC fonctionne sans, la terre protège contre les défauts d’isolement. Dans une pièce humide comme la salle de bain, cette négligence peut avoir des conséquences graves.
Ponter les bornes petite et grande vitesse. Relier les deux fils de vitesse sur la même phase force le moteur en permanence en grande vitesse. Le bruit augmente, la consommation double, et l’usure du moteur s’accélère considérablement.
Ne pas étiqueter les fils. En rénovation, quand 5 ou 10 ans plus tard il faudra intervenir, personne ne saura plus quel fil va où. Un simple bout de ruban adhésif avec une inscription au marqueur indélébile suffit.
Vidéo explicative sur le branchement d’une VMC 4 fils
Un branchement simple, à condition de respecter les bases
Le branchement d’une VMC 4 fils ne demande pas de compétences avancées en électricité. L’opération se résume à identifier correctement chaque conducteur, respecter le passage par l’interrupteur pour la phase, et protéger le circuit avec un disjoncteur adapté. Prenez le temps de lire la notice, vérifiez chaque mesure au multimètre, et étiquetez vos fils. Votre VMC tournera ensuite pendant 10 à 15 ans sans demander plus qu’un dépoussiérage annuel du moteur et un nettoyage trimestriel des bouches d’extraction.
